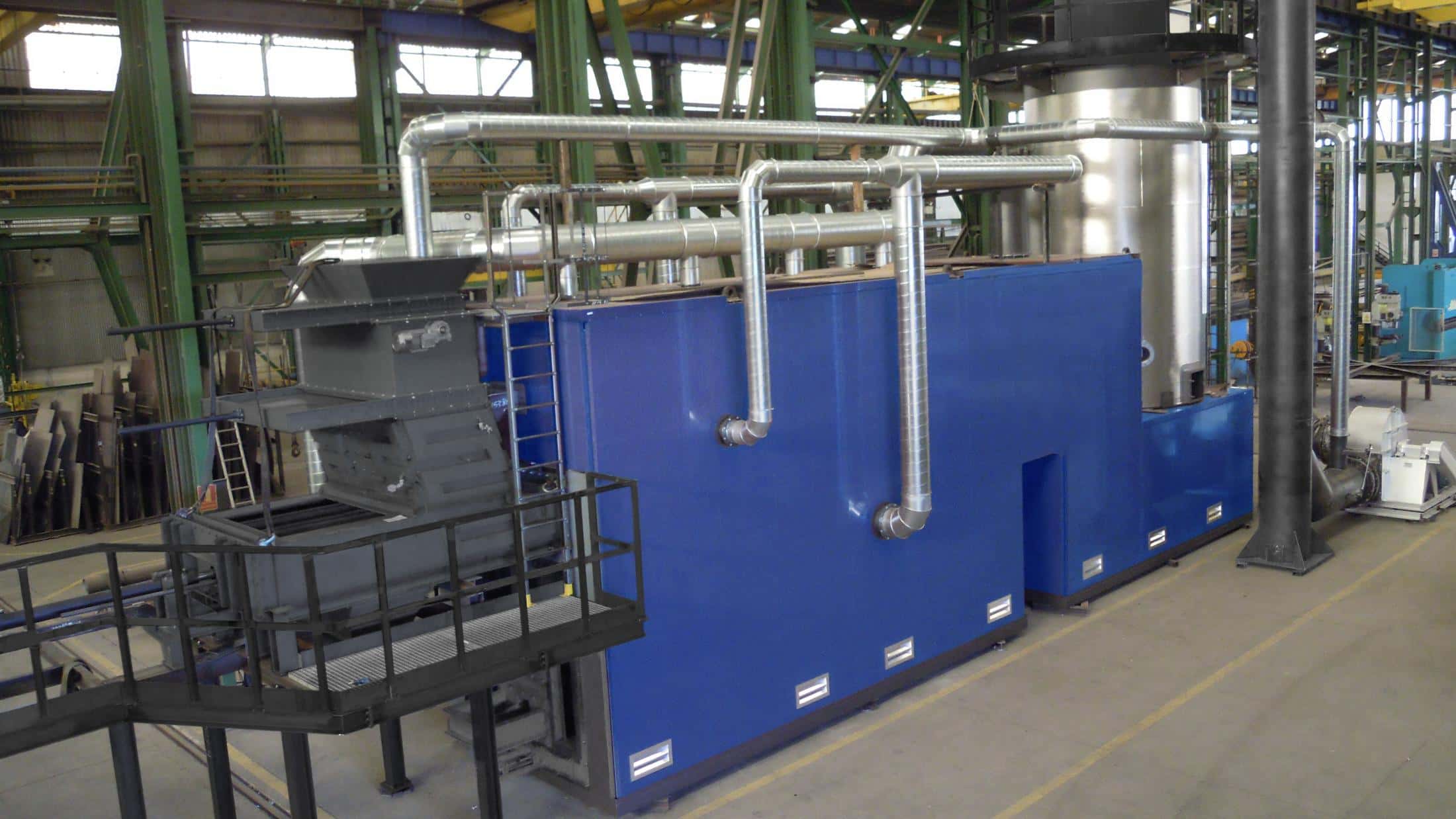

SGC Sistema de combustión con parrilla móvil
También conocida como parrilla de empuje. Es la pieza fundamental de las calderas para biomasa y residuos.
Diseñado para dominar combustibles complejos (alta humedad y cenizas), nuestro sistema garantiza más de 8200 horas de operación continua al año
Operatividad Inigualable
La robustez y su sistema de limpieza automática permiten a la instalación trabajar más de 8200 horas al año con la posibilidad de realizar una sola parada técnica.
Máxima Eficiencia Térmica
La bóveda de ladrillo refractario actúa como espejo reflectante de la radiación, mejorando notablemente la evaporación del agua contenida en el combustible.
Control de Combustión Avanzado
Los caudales de aire primario y secundario se modulan eléctricamente y se inyectan en zonas divididas debajo y sobre la parrilla, logrando un óptimo proceso en función de la demanda energética.
Ahorro de Combustible

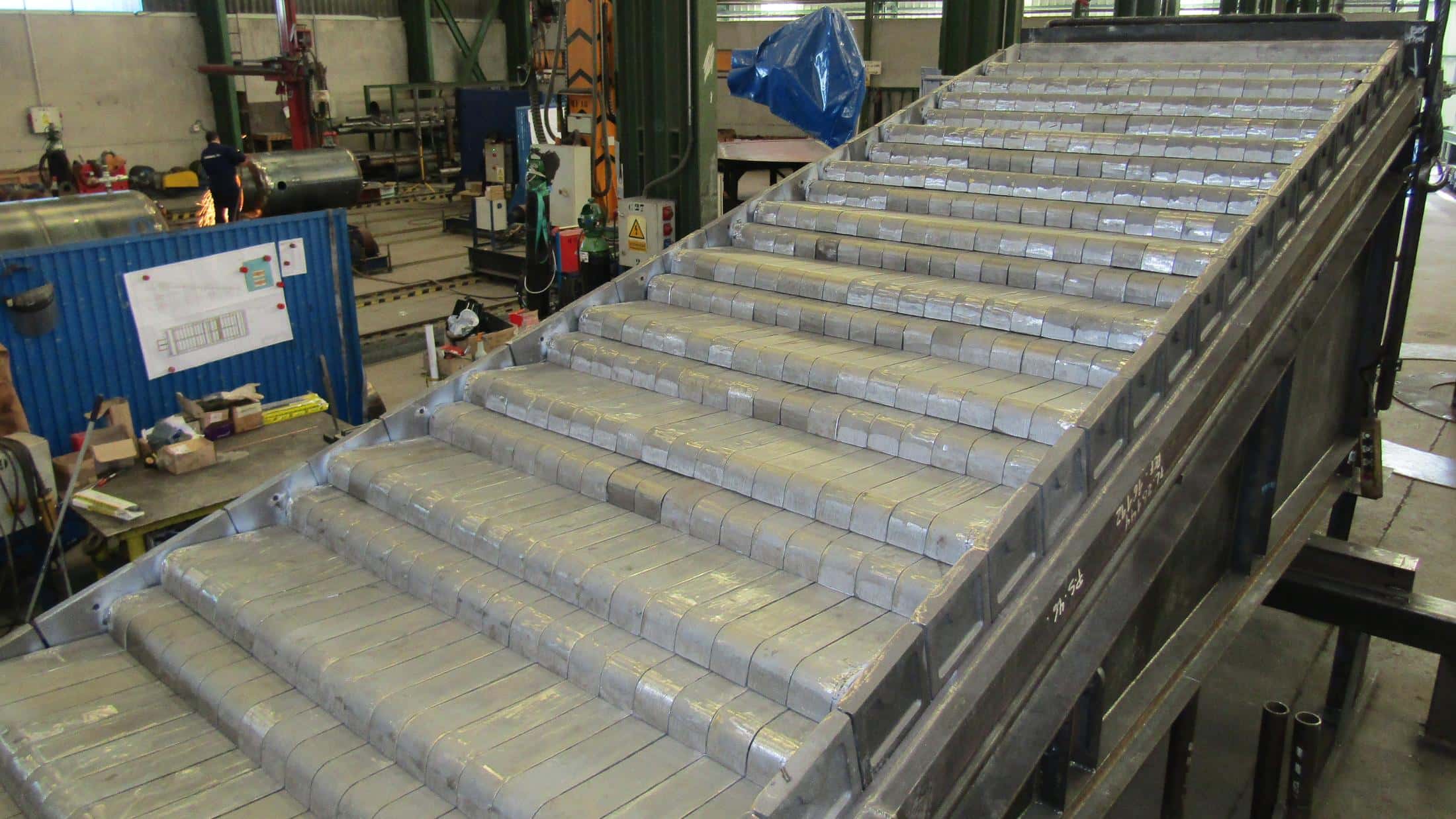

El diseño de parrilla superpuesta e inclinada con machihembrado lateral evita la caída de combustible por los huecos, resultando en un gran ahorro y reduciendo la concentración de inquemados.

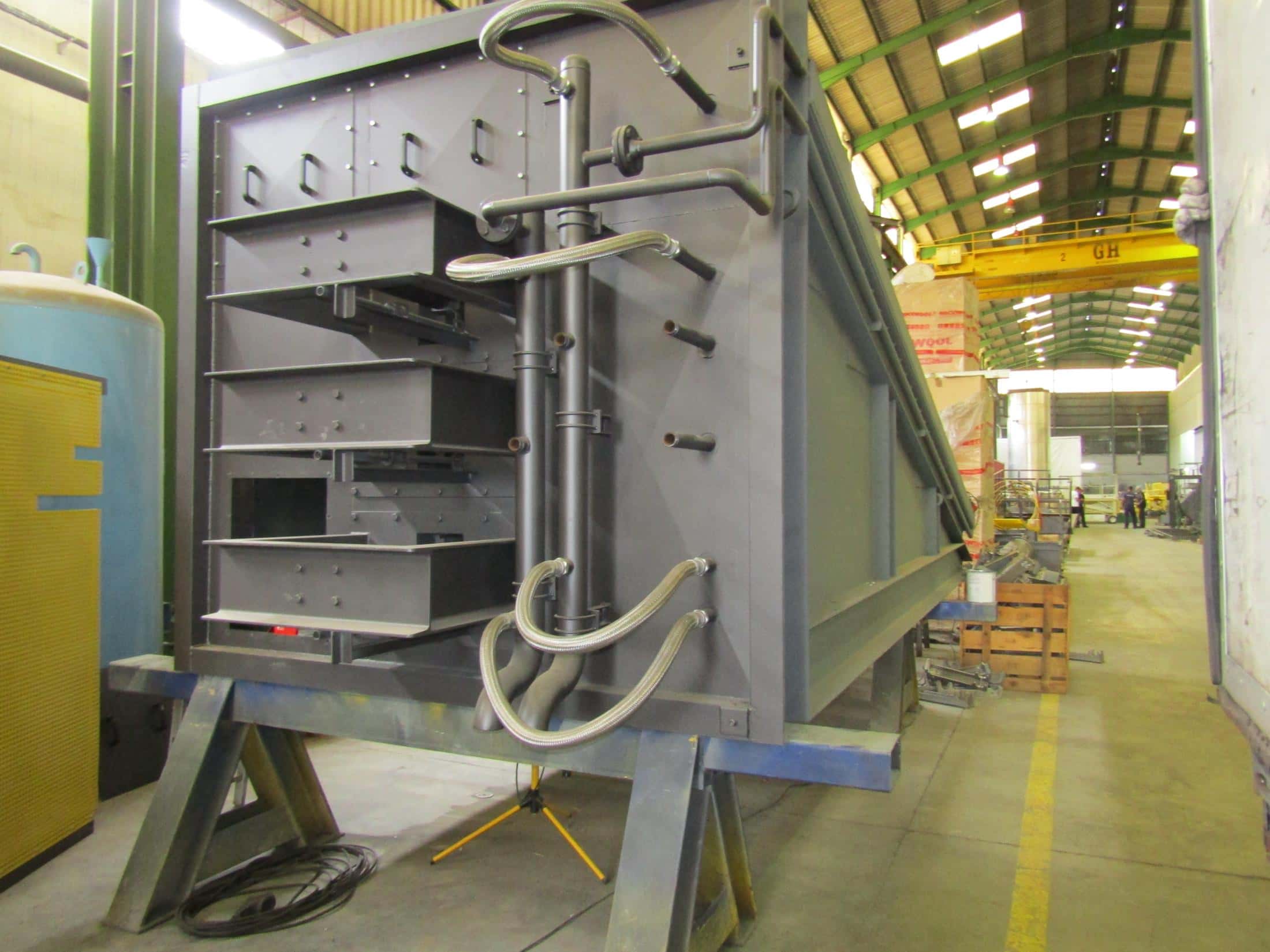

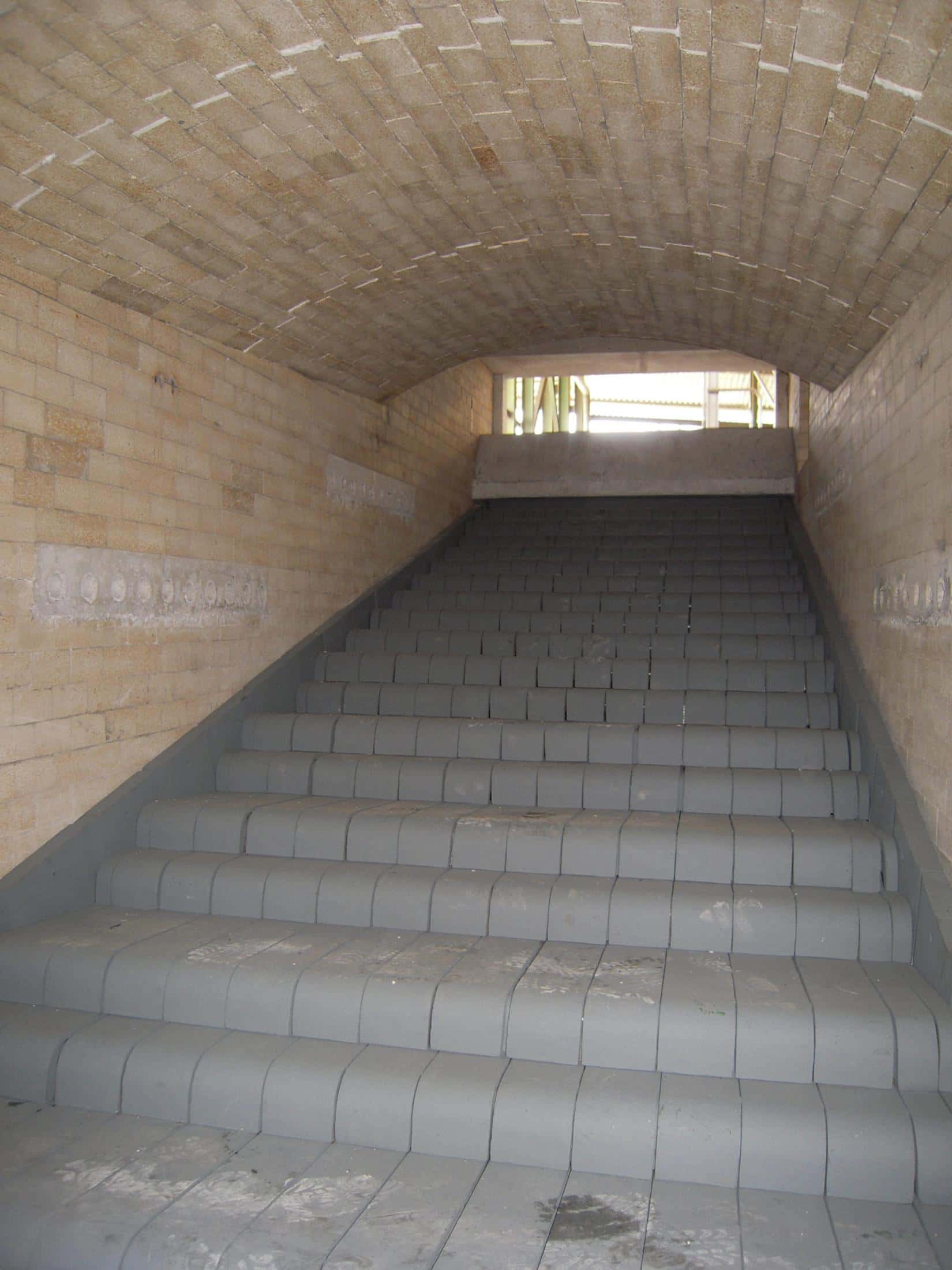

Es una cámara de combustión robusta, resultado de una larga experiencia, con paredes cubiertas por una combinación de múltiples capas refractarias y aislantes para favorecer el proceso de combustión y evitar pérdidas de calor. La parrilla es mecánica, accionada hidráulicamente con movimiento de vaivén. Para resistir las condiciones extremas, está fabricada con fundición especial altamente aleada con cromo ( Cr 27 Ni 4).
Opciones de renting
Descubre Bianna Renting Services y accede a la tecnología Bianna sin inversión inicial
Solicita un estudio de financiaciónPrincipales usos dentro de una planta

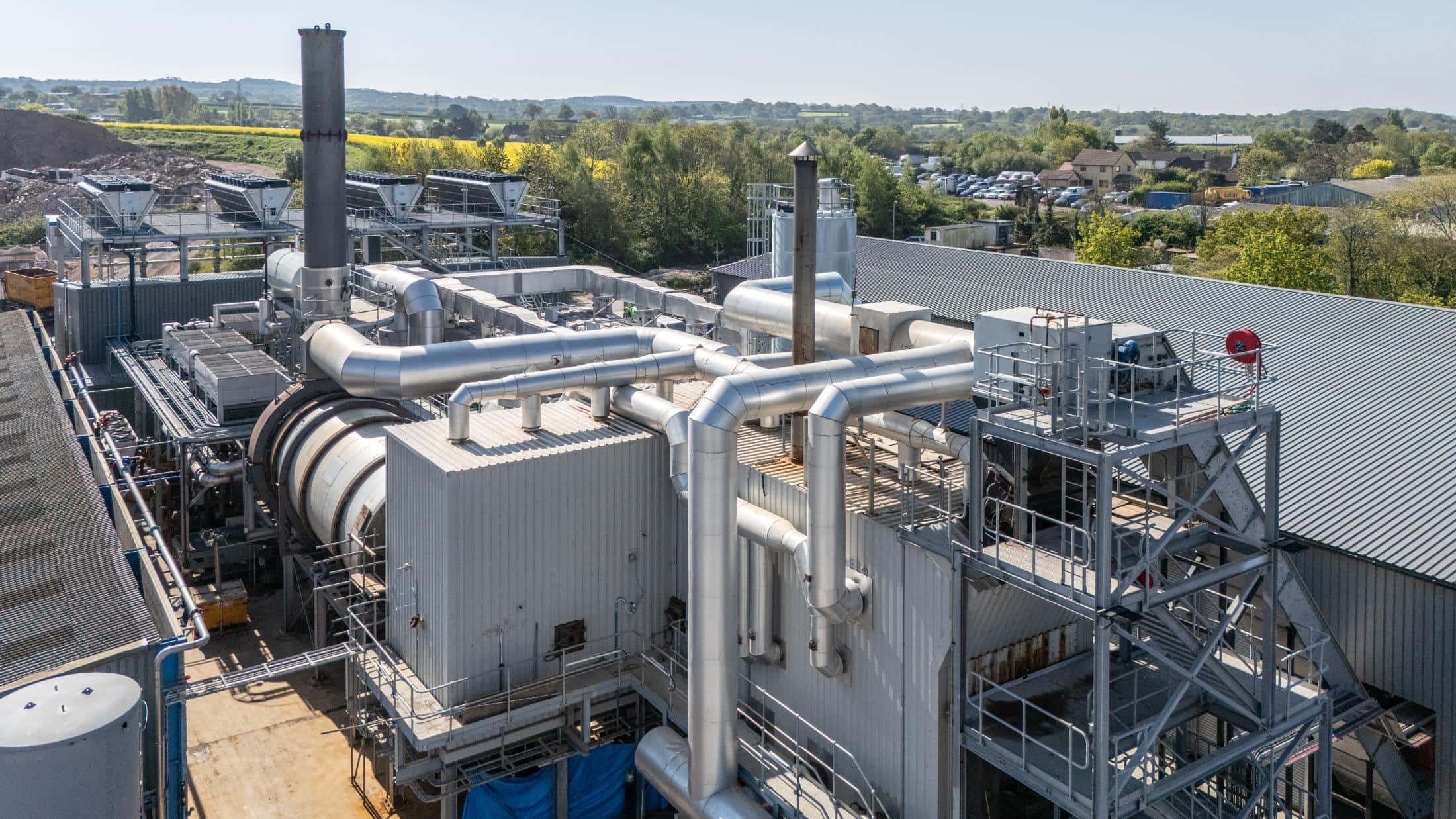

Energía a partir de residuos y biomasa
Esencial para la producción energética (electricidad o térmica). Ideal para la Valorización energética de residuos tipo RDF (CDR) y para la combustión de biomasa de diferente origen.
Servicios postventa
Mantenimiento, servicio técnico y recambios. Minimiza paradas, maximiza resultados.

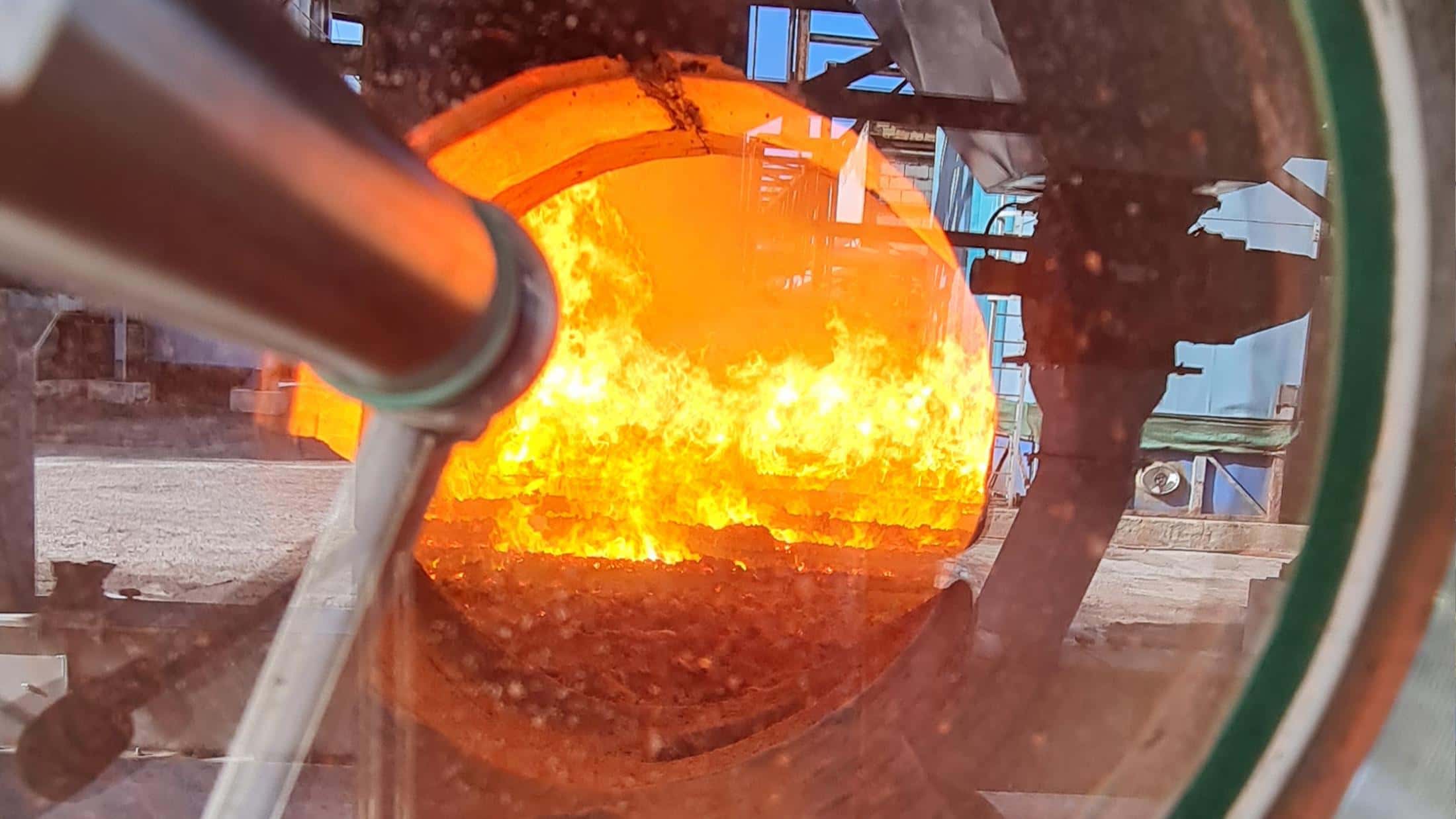

Sistema de combustión con parrilla móvil en acción
Showroom y formación
Bianna Greenways, para conocer nuestras plantas y equipos en funcionamiento real

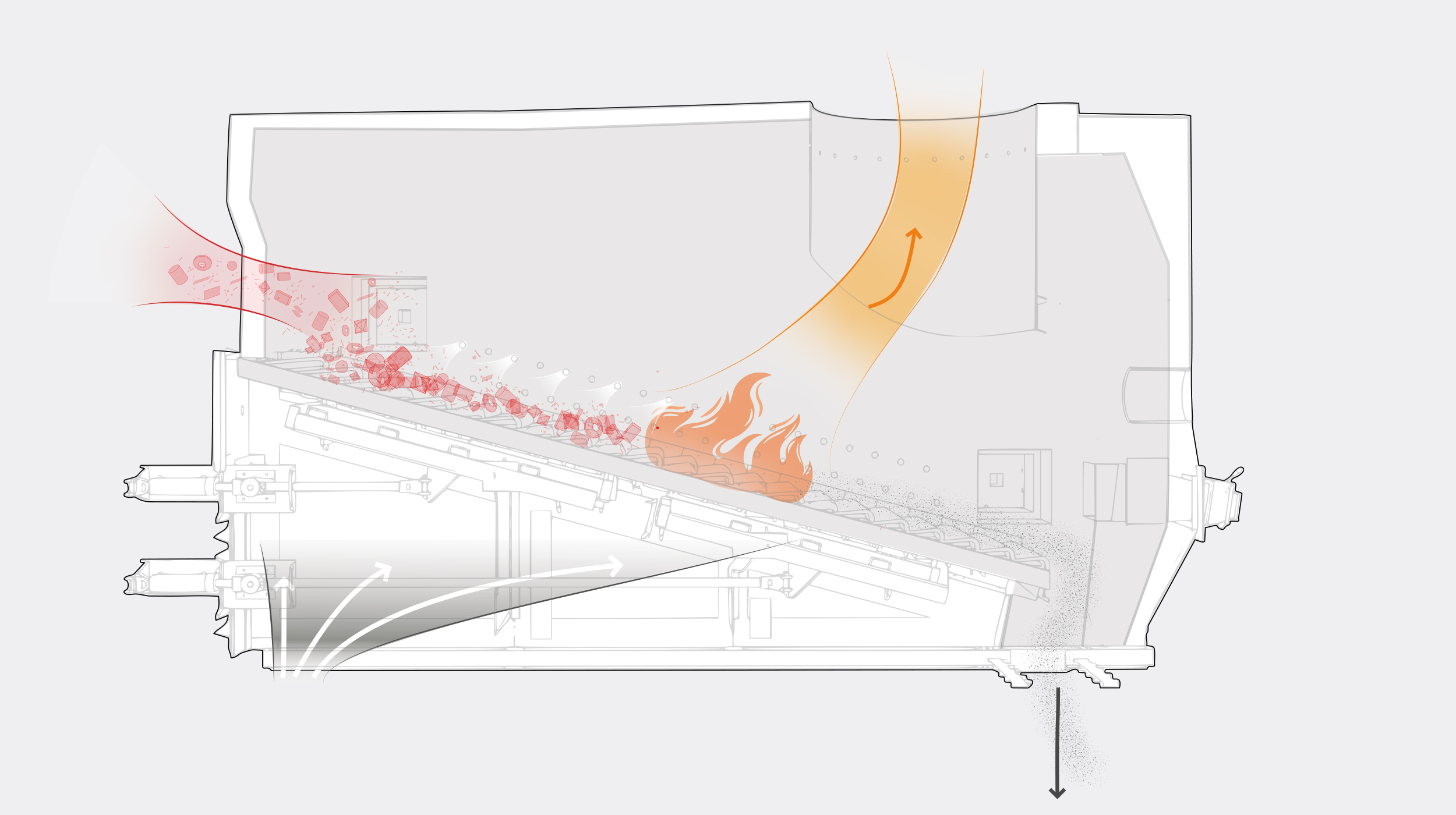

Especificaciones técnicas
Tolva de alimentación
Punto de entrada del combustible a la cámara 2
Accionamiento hidráulico
Mecanismo que permite el movimiento independiente de las zonas de la parrilla
Zona 1: Secado y Gasificación
Primera etapa donde el calor elimina la humedad del residuo 4
Zona 2: Combustión Principal (Oxidación)
Área donde ocurre la mayor liberación de energía mediante la quema intensa del material. 5
Fase 3: Agotamiento y formación de cenizas
Punto donde se termina de consumir el material , convirtiéndose en cenizas.
Salida de gases
Aire Primario
Aire Secundario
Descarga de las cenizas
Gases
Aire
Cenizas
Material

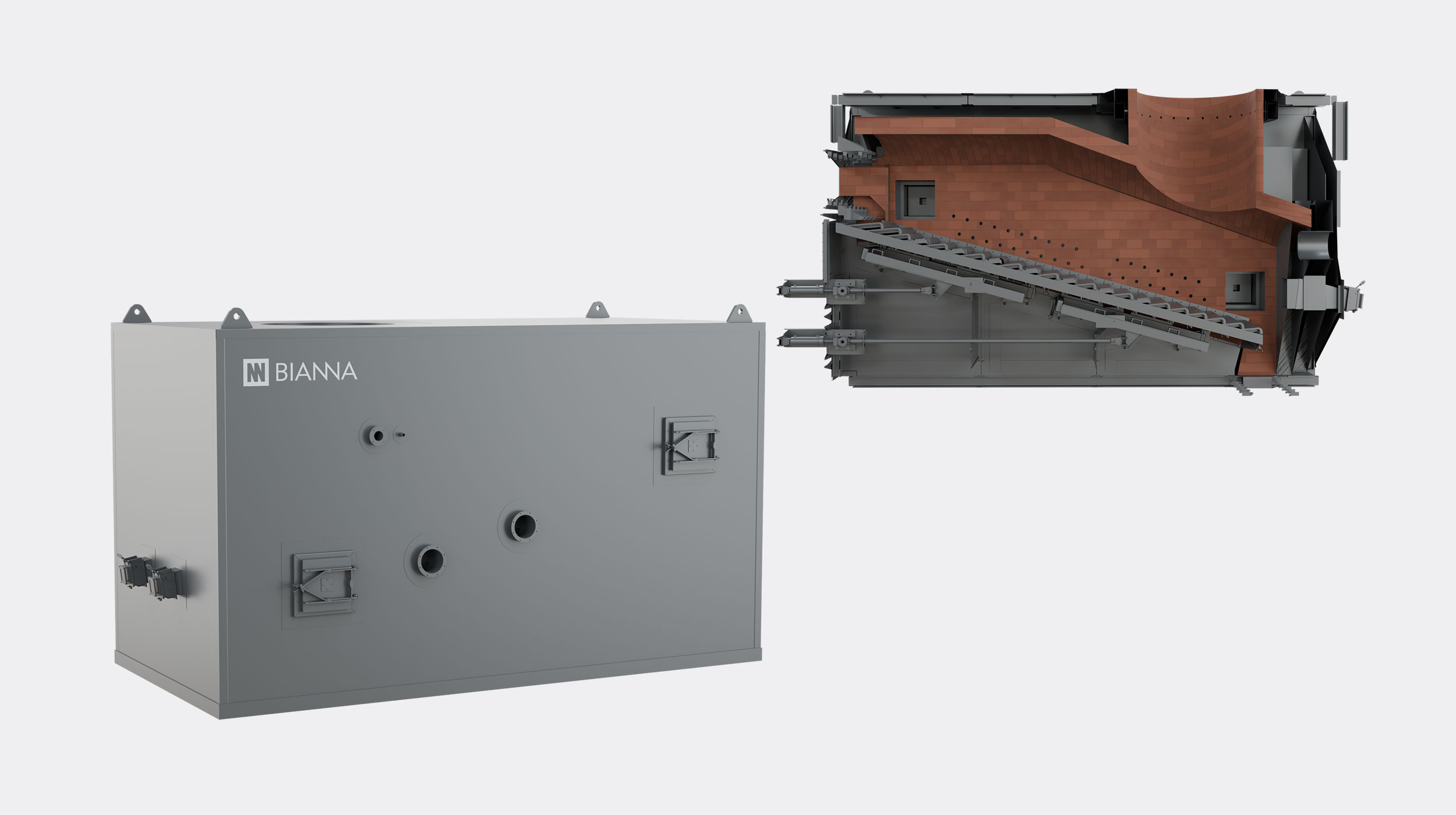

Prestaciones y componentes
Funcionamiento
Combustión en parrilla con control total del proceso
El combustible es dosificado y avanzado sobre la parrilla mediante un movimiento continuo de vaivén. El proceso se divide en tres zonas de trabajo (secado/pre-combustión, combustión y extinción/salida de escorias). El aire primario se inyecta por debajo de la parrilla (aire refrigerante y comburente), y el aire secundario se introduce por encima para completar la oxidación de volátiles. Las cenizas y escorias se extraen en seco y en continuo mediante un sistema de rastreles de palas inclinadas con movimiento de vaivén, accionado hidráulicamente.
