HZB Caldera Horizon+ de aceite térmico
Caldera industrial de ejecución horizontal rotativa. Es un intercambiador de calor diseñado específicamente para trabajar con gases procedentes de la combustión de residuos sólidos.
Gracias a su diseño rotativo único, la Horizon+ ofrece una limpieza continua y una extracción automática de cenizas, permitiendo la valorización energética de gases con alto contenido de polvo y cenizas sin paradas ni pérdidas de eficiencia.
Rendimiento constante garantizado
El movimiento rotatorio continuo logra una superficie de intercambio siempre limpia, a diferencia de los sistemas tradicionales que pierden rendimiento por la suciedad acumulada.
Limpieza y extracción automática
El diseño rotativo permite la extracción automática de cenizas sin necesidad de parar la instalación. Adicionalmente, cuenta con un sistema de limpieza mediante descarga de partículas.
Admisión de combustible variable
Posee la capacidad de aceptar gases de combustión de naturaleza variable. Esto se refuerza con la adición de un granulado químico que atrapa y filtra partículas y favorece reacciones para evitar la degradación del cuerpo de intercambio.
Ahorro operacional
Al no requerir sistemas de limpieza mediante aire comprimido, evita el coste de adquisición, instalación de tuberías y consumo eléctrico asociado.
Intercambio homogéneo
El movimiento constante de los serpentines permite un intercambio más homogéneo del calor, mejorando la eficiencia.
Durabilidad comprobada
El sistema de funcionamiento de la Horizon minimiza la abrasión.
Diseño compacto y adaptable
Al ser un diseño horizontal y compacto no presenta dificultades para encajar la altura en naves de menor dimension.
Está especialmente diseñada para el uso intensivo (superior a 8000 h/año) en plantas de valorización energética de subproductos sólidos (tanto biomásicos como procedentes de residuo) con alto contenido de impropios y/o con bajos puntos de fusión de ceniza, que puedan provocar acumulación de las mismas en los cuerpos de intecambio.
Opciones de renting
Descubre Bianna Renting Services y accede a la tecnología Bianna sin inversión inicial
Solicita un estudio de financiaciónPrincipales usos dentro de una planta
Rendimiento constante con máxima eficiencia operativa
- Rendimiento Constante Garantizado: El movimiento rotatorio continuo logra una superficie de intercambio siempre limpia, a diferencia de los sistemas tradicionales que pierden rendimiento por la suciedad acumulada.
- Limpieza y Extracción Automática: El diseño rotativo permite la extracción automática de cenizas sin necesidad de parar la instalación. Adicionalmente, cuenta con un sistema de limpieza mediante descarga de partículas.
- Admisión de Combustible Variable: Posee la capacidad de aceptar gases de combustión de naturaleza variable. Esto se refuerza con la adición de un granulado químico que atrapa y filtra partículas y favorece reacciones para evitar la degradación del cuerpo de intercambio.
- Ahorro Operacional: Al no requerir sistemas de limpieza mediante aire comprimido, evita el coste de adquisición, instalación de tuberías y consumo eléctrico asociado.
- Intercambio Homogéneo: El movimiento constante de los serpentines permite un intercambio más homogéneo del calor, mejorando la eficiencia.
- Durabilidad Comprobada: El sistema de funcionamiento de la Horizon minimiza la abrasión.
Servicios postventa
Mantenimiento, servicio técnico y recambios. Minimiza paradas, maximiza resultados.

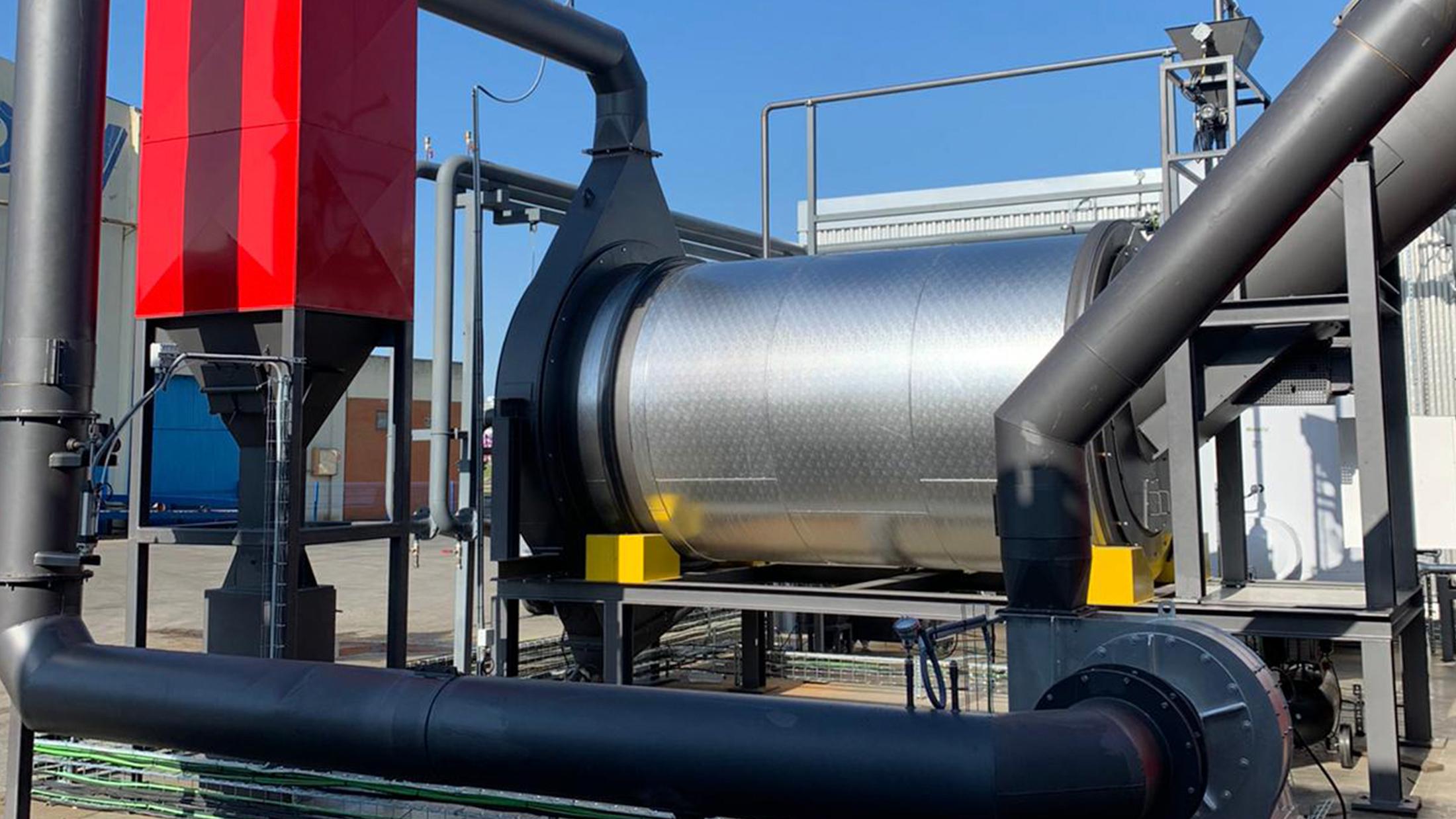

Caldera Horizon+ de aceite térmico en acción
Showroom y formación
Bianna Greenways, para conocer nuestras plantas y equipos en funcionamiento real
Especificaciones técnicas

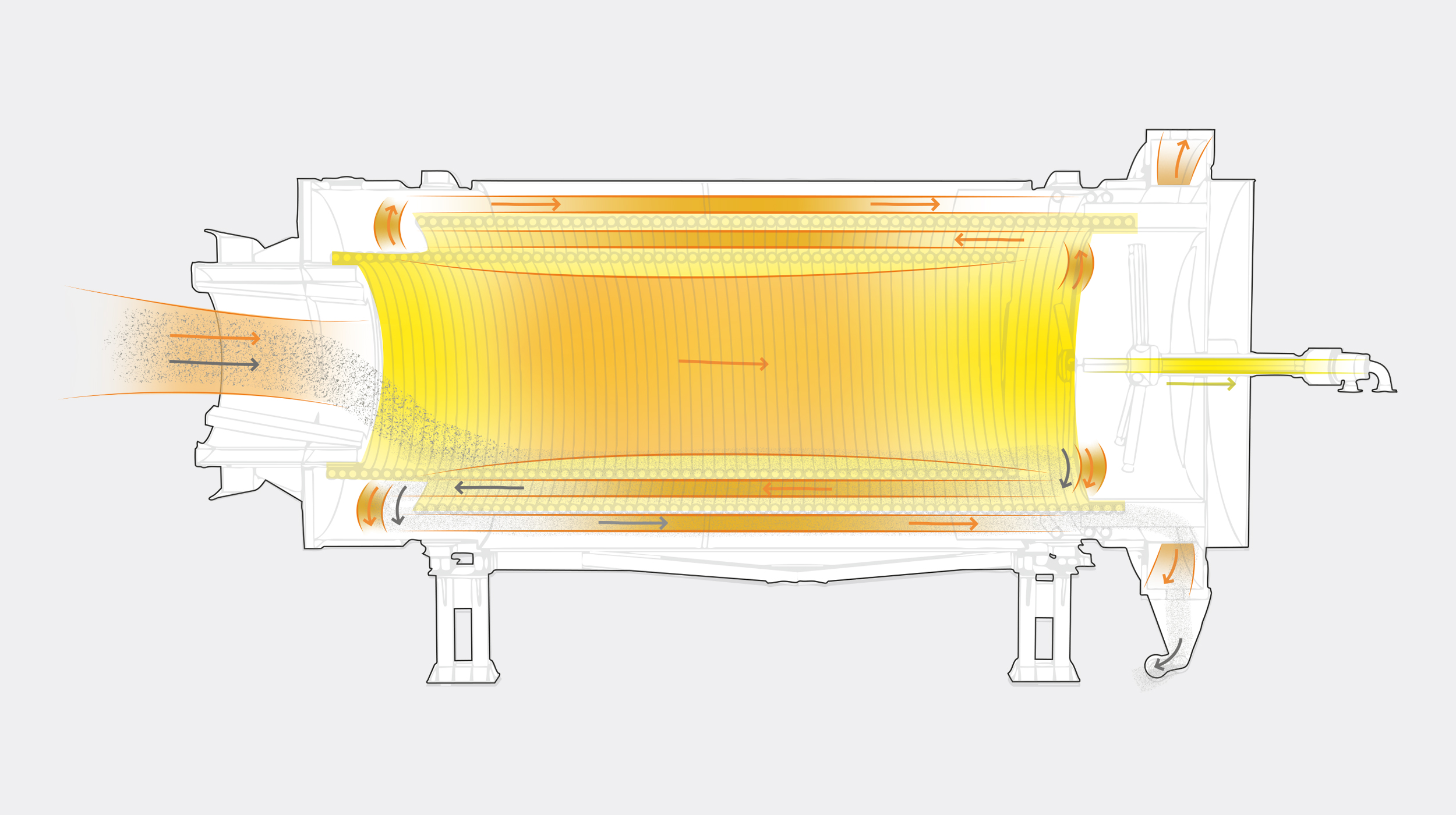

Entrada de gases / cenizas
Es el punto donde gases y partículas sólidas ingresan dentro del equipo.
Intercambiador de calor

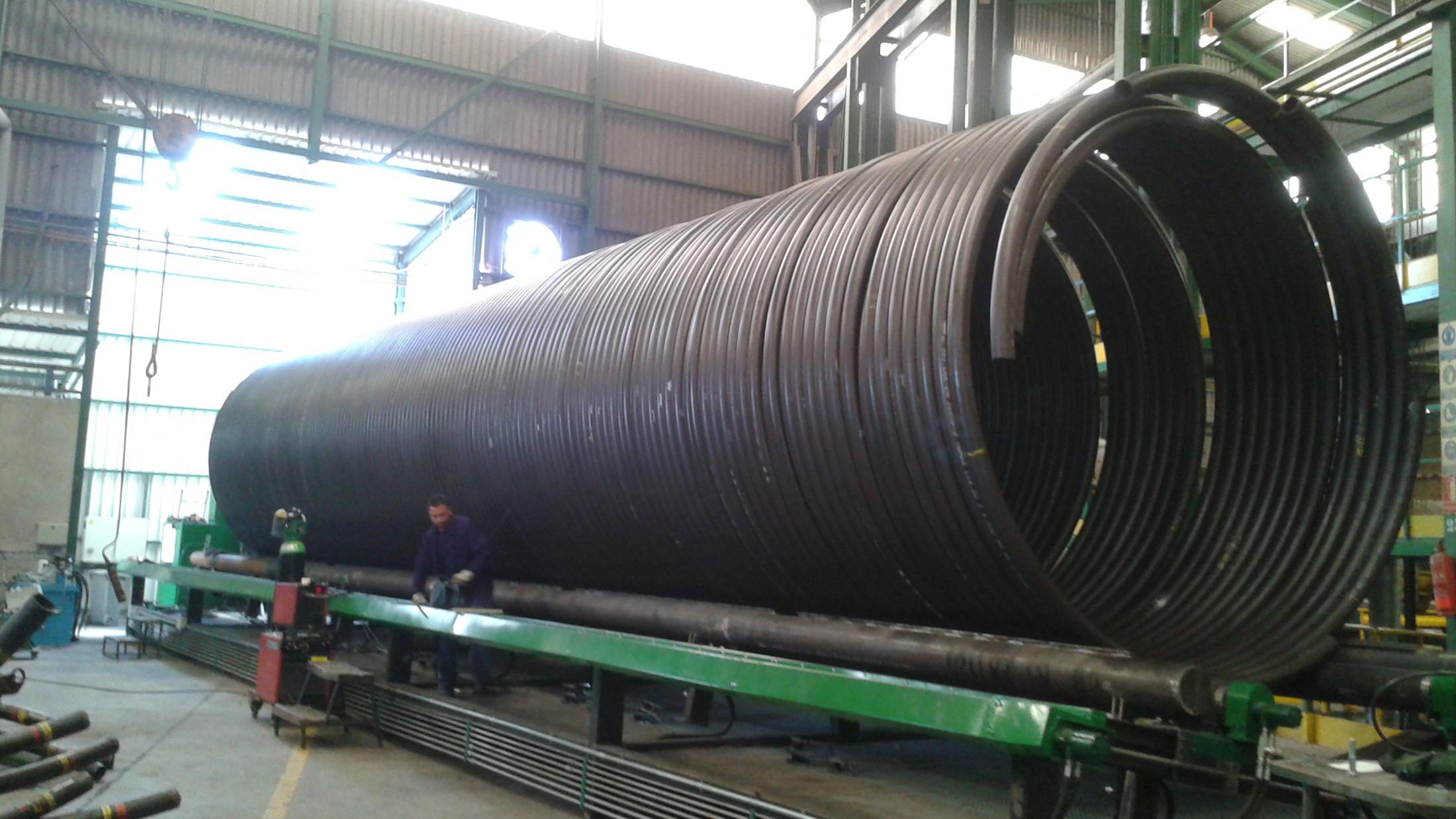

Son 3 serpentines concéntricos y enroscados por donde circula el fluido térmico captando los gases de combustión.
Recorrido de los gases de combustión
Los gases recorren los pasos entre los serpentines cediendo el calor al fluido térmico.
Trayectoria de las cenizas
Las cenizas se concentran en la zona baja del equipo, donde el movimiento rotatorio las obliga a avanzar a través de los espacio existentes entre los serpentines.
Salida de gases
Extracción de cenizas
Entrada de aceite térmico
Salida de aceite térmico
Gases
Aceite
Cenizas

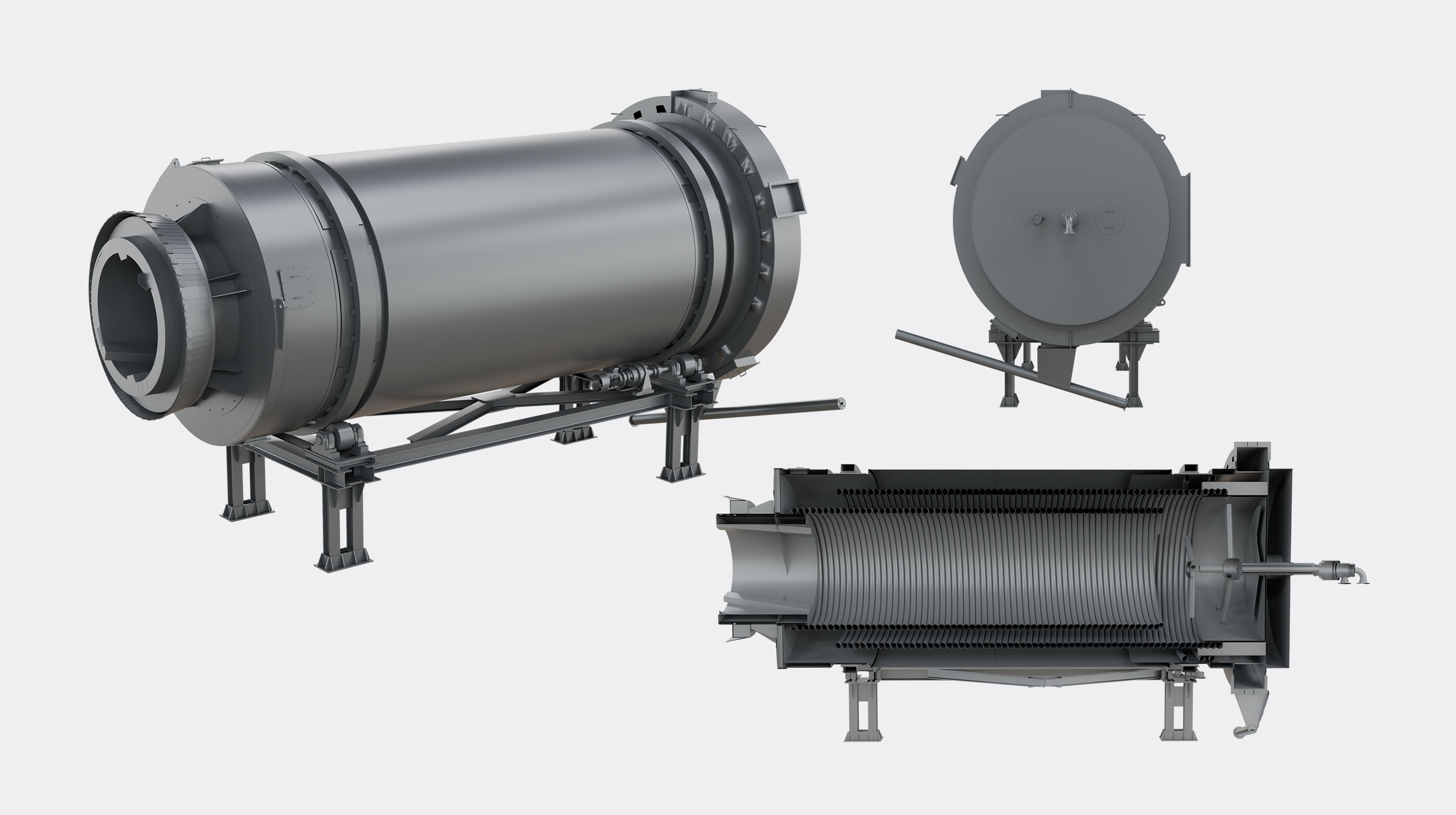

Prestaciones y componentes
Funcionamiento
Autolimpieza en movimiento
El cuerpo de la caldera rota a baja velocidad sobre su eje. Este movimiento, combinado con la configuración de los serpentines, genera un efecto que conduce las partículas de ceniza en suspensión hasta una salida de descarga. La limpieza por descarga de partículas se realiza de forma continua sin necesidad de parar la instalación.
