TOB Caldera vertical de aceite térmico
Caldera industrial de tipo vertical de serpentines en diferentes configuraciones. Diseñadas para operar con fluido térmico hasta 400ºC.
Altas temperaturas operativas en fase líquida con presiones mínimas, simplificando su instalación, eliminando la corrosión y asegurando una eficiencia inigualable.
Seguridad y Costos Operacionales Reducidos
Estas calderas trabajan a altas temperaturas en fase líquida mientras mantienen bajas presiones de trabajo. Esto conlleva la enorme ventaja de no requerir una sala de calderas ni costosas inversiones en obra civil.
Larga Vida Útil y Mínimo Mantenimiento
Al operar con aceite térmico, no existe corrosión en el acero. Además, la operativa es mucho más simplificada en comparación con las calderas de vapor.
Flexibilidad
Ofrecen un mínimo técnico muy inferior al de las caldera de vapor.
Diseño flexible
Sus distintas configuraciones ofrecen adaptabilidad respecto a diferentes tipos de combustible y grados de intensidad de la producción.
La caldera de aceite térmico BTO es una máquina diseñada y fabricada para transferir la energía térmica de los gases de combustion a un aceite térmico que actúa como fluido caloportador. Se presenta en ejecución vertical y está disponible en diferentes configuraciones dependiendo del régimen de trabajo y el combustible a tratar. Esta compuesta por un cuerpo sometido a radiación y otro sometido a convección para maximizar el rendimiento. Su diseño garantiza la mínima presencia de hormigon refractario en su interior para minimizar el OPEX.
Opciones de renting
Descubre Bianna Renting Services y accede a la tecnología Bianna sin inversión inicial
Solicita un estudio de financiaciónPrincipales usos dentro de una planta
Calor industrial a partir de múltiples fuentes energéticas
La Caldera de Aceite Térmico (BTO) está diseñada para la generación de calor en la industria a partir de fuentes variadas, como la biomasa, el CDR (Combustible Derivado de Residuos) o combustibles fósiles. Es º ideal para la valorización energética, incluyendo la valorización de todo tipo de biomasas, la producción energética con materiales heterogéneos y la valorización de residuos de tratamiento de aguas (lodos)
Servicios postventa
Mantenimiento, servicio técnico y recambios. Minimiza paradas, maximiza resultados.

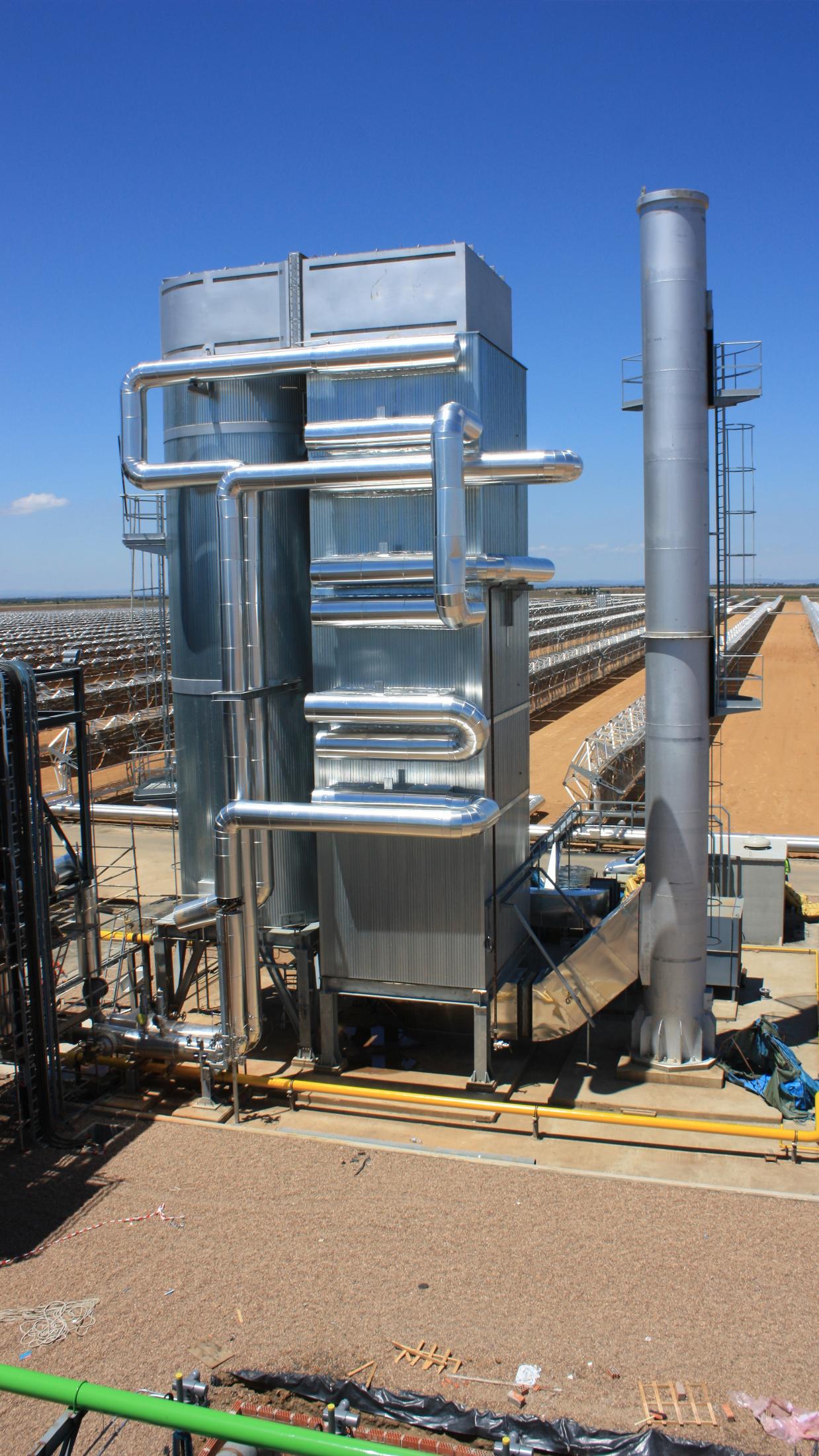

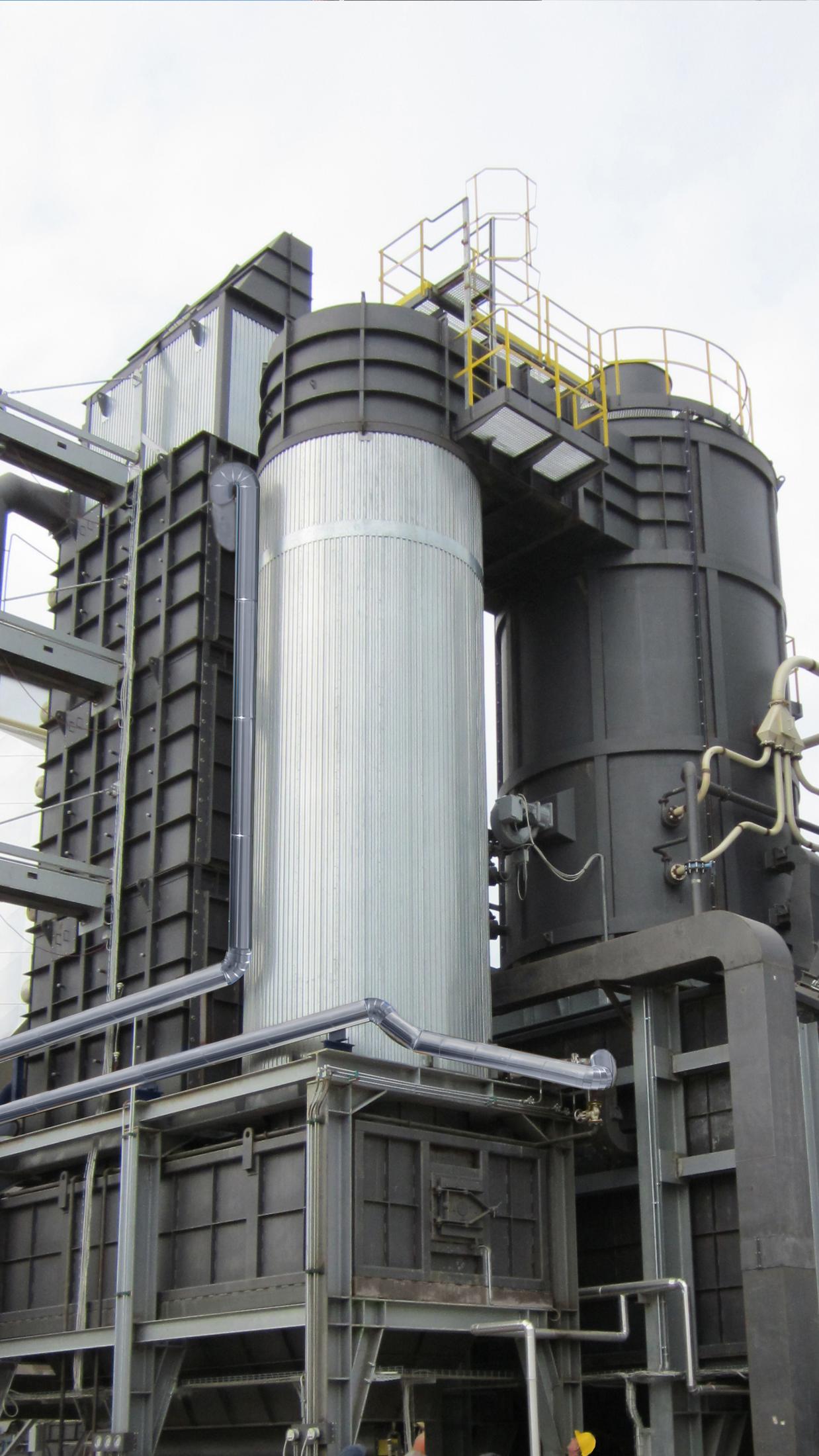

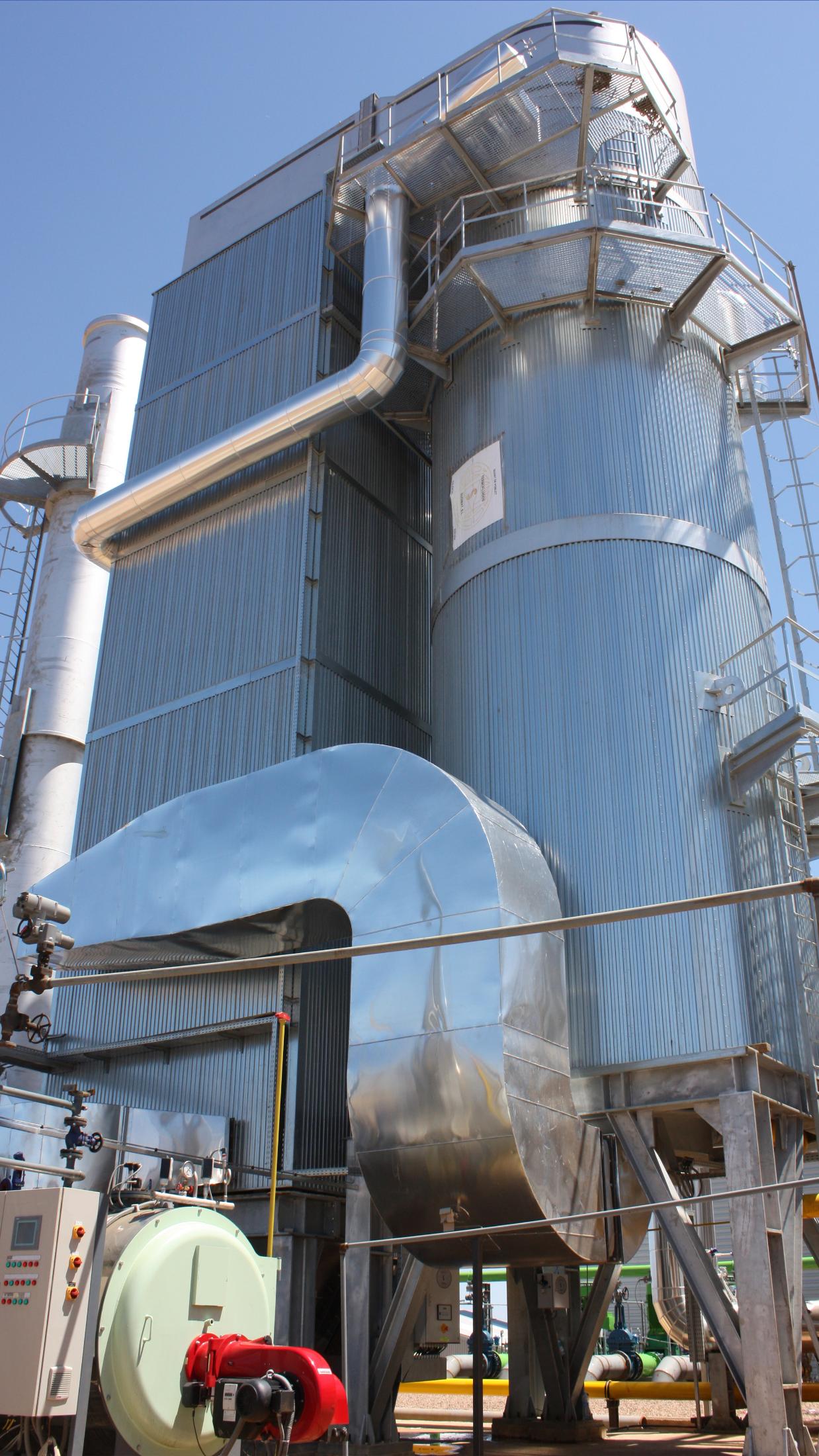

Caldera vertical de aceite térmico en acción
Showroom y formación
Bianna Greenways, para conocer nuestras plantas y equipos en funcionamiento real

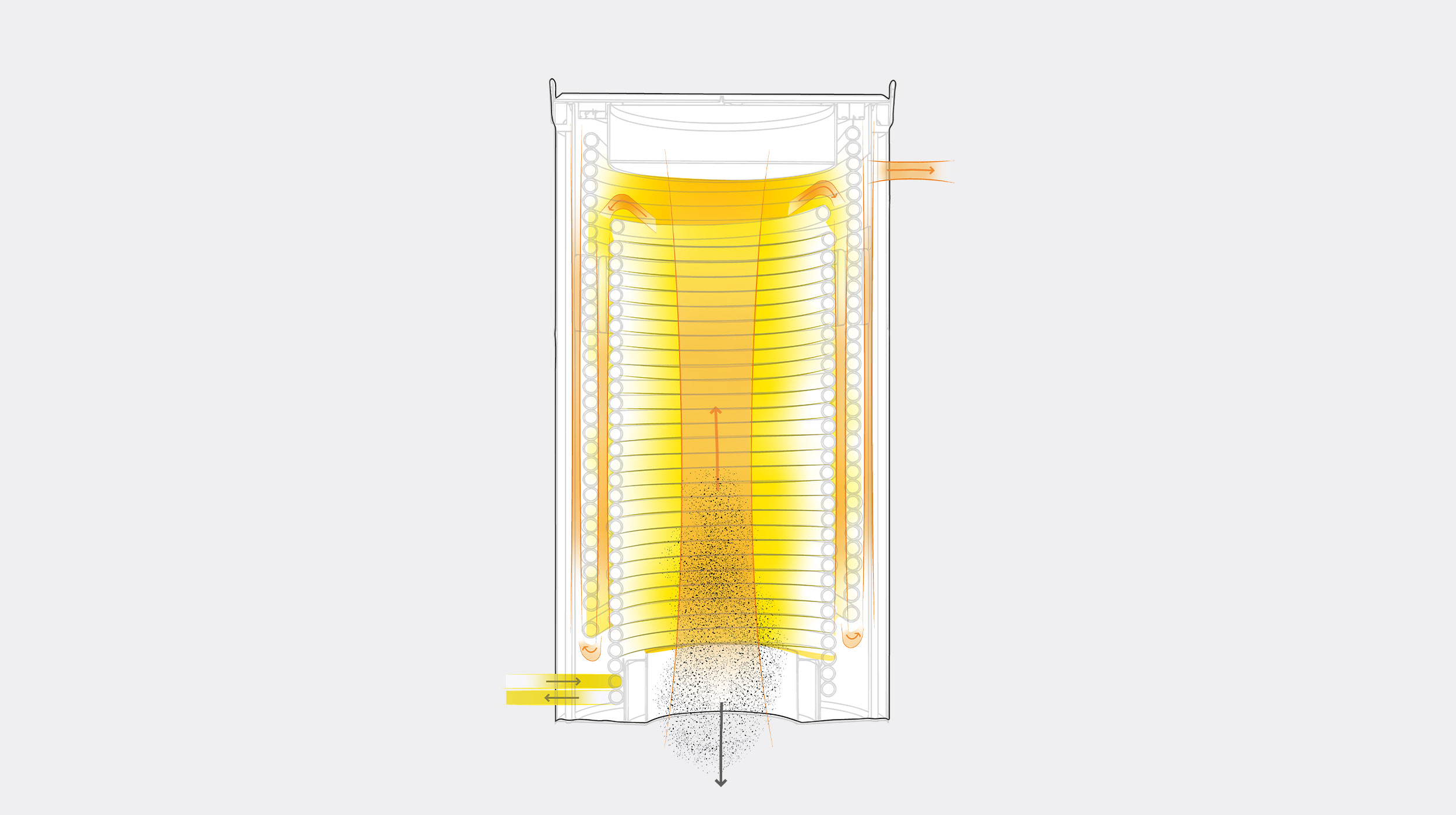

Especificaciones técnicas
Entrada de gases
Admisión de energía: Es la parte inferior por donde ingresan los gases a alta temperatura para comenzar ceder calor. 2
Intercambiador de triple paso
Dos serpentines concéntricos ensortijados cuya misión es absorber la energía procedente de los gases de combustión 3
Interconexión de serpentines
Zona superior donde el aceite térmico pasa del primer al segundo serpentín
Cenizas
Partículas pesadas que caen por gravedad hacia los partes inferiores para ser retiradas del sistema.
Salida de gases
Parte de la caldera por donde se evacuan los gases después de haber cedido al calor.
Entrada de aceite
El fluido térmico a menor temperatura ingresa por la conexión inferior del equipo
Proceso interno aceite
El aceite circula a través del os serpentines concéntricas de tubos en espiral; absorbe de manera constante el calor.
Gases
Aceite
Cenizas

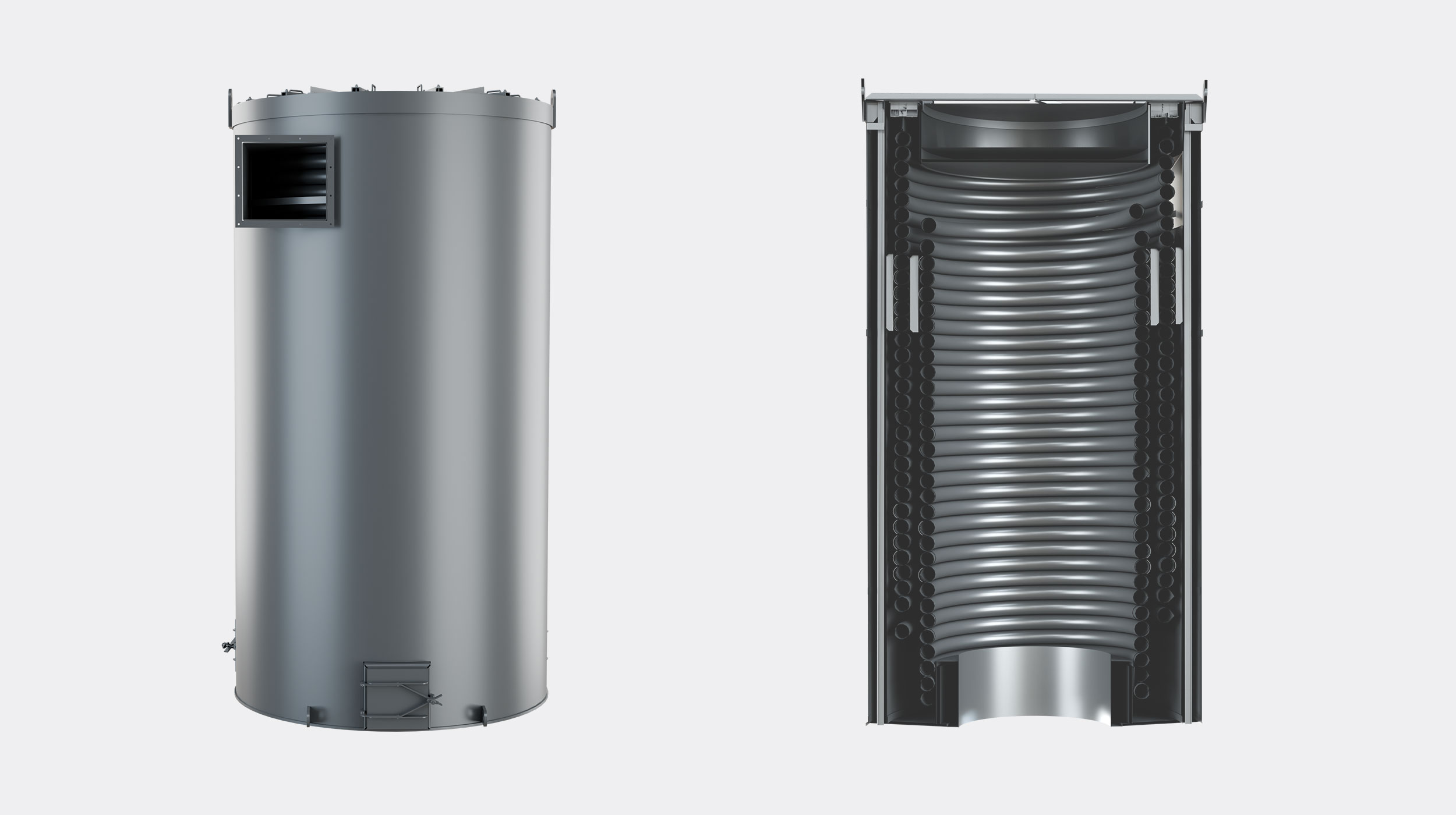

Prestaciones y componentes
Funcionamiento
Intercambio térmico para un rendimiento máximo
La caldera de aceite térmico aprovecha la energía contenida en los gases provenientes de la combustión. Dependiendo de las características de la instalación, consistirá en uno o varios cuerpos de intercambio de calor entre estos gases y el fluido térmico. El primer cuerpo de intercambio la radiación, absorbe el impacto de la abrasión y la temperatura de los gases de combustión, mientras que el de convección maximiza el rendimiento del intercambio térmico.
